二合一局放传感器
产品概述
HD-JF600D 是一款集成暂态地电压（TEV）和超声波（AE）双重检测技术的智能局放传感器。它内置高频信号处理模组，能够对局部放电过程产生的高频、暂态信号进行采集、转换和输出。
· 核心应用：主要适用于开关柜、电缆屏蔽层等电力设备的绝缘在线监测。
· 产品特性：
1. 双模式输出：支持 0~5V 模拟量输出（型号后缀 -M），或 RS485 通讯输出（支持 Modbus 协议，型号后缀 -485）。
2. 低功耗设计：模拟量版本功耗小于 150mW，RS485通讯版本功耗小于 350mW。
3. 高可靠性：具备快速响应、高灵敏度、良好的抗干扰性，工作温度范围宽至 -40℃ ~ 85℃。
4. 应用便捷：单 12V 供电，引脚定义清晰，支持组网通讯。

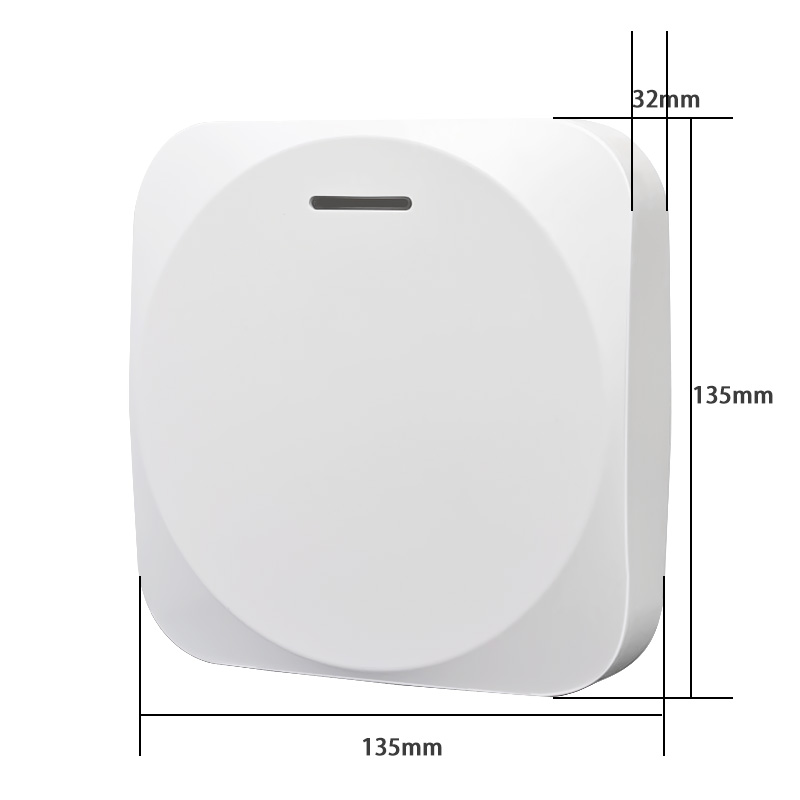

产品参数
1. 基本电气与环境参数
· 供电电压：DC 9V ~ 13V（典型值 12V）
· 最大工作电流：25mA（@12V）
· 工作温度：-40℃ ~ 85℃
· 功耗（典型值）：< 150mW (模拟量) / < 350mW (RS485)
· 静电防护/EMC性能：支持 HBM人体模型、CDM充电器件模型、接触/空气放电等静电防护，且具备抗脉冲群和瞬变抗扰度。
2. 超声波（AE）检测参数
· 检测频带范围：20kHz ~ 60kHz
· 中心频率：40kHz
3. 暂态地电压（TEV）检测参数
· 检测频带范围：3MHz ~ 100MHz
· 中心频率：10MHz
· 动态测量范围：60dB
4. 灵敏度与线性度参数
· 峰值灵敏度：60 dB (V/m/s)
· 均值灵敏度：40 dB (V/m/s)
· 最大线性度误差：≤ ±20%
· 稳定性（1小时）：≤ ±20%
· 分辨率：0.1 dB
5. 输出接口参数（依据接线选择）
· 模拟量输出：0~5V (对应 TEV 和 AE 信号)
· RS485 通讯：支持 Modbus 协议 (具备 RS-485 共模/差模保护，注：通讯配置为 8数据位，1停止位，无奇偶校验，无流控)。
