开关柜三合一局放及测温检测系统
产品概述
本系统是一套基于物联网技术，专为开关柜等电力设备不停电状态检修设计的综合在线监测系统。系统融合了暂态地电压（TEV）、超声波（AE/Ultrasonic） 和特高频（UHF） 三种局放检测手段，并辅以高精度无线测温功能。
系统优势：

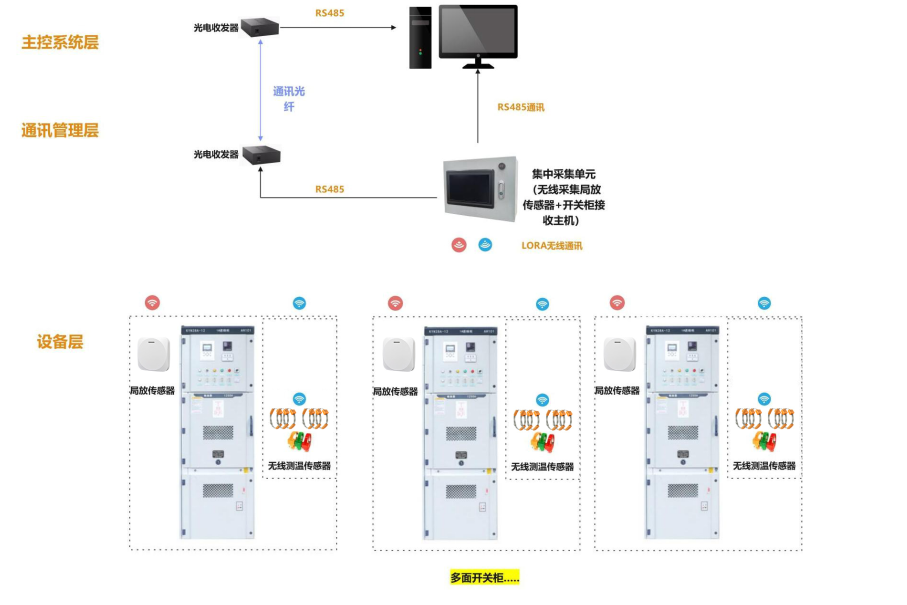

采用 LoRaWAN 低功耗广域网和 Modbus RS485 通讯协议，组网灵活。具备强大的智能诊断算法，能够实现多维度数据对比分析、异常数据自动报警及故障推送。系统由“监测主机（10.1寸触控屏）”、“三合一局放传感器”、“无线测温传感器”及后台软件组成，有效避免突发停电、火灾及设备伤害事故。
产品参数
1. 装置主机（10.1寸触摸屏）
· 性能：8核 CPU，分辨率 1024*600。支持 1路RS485、1路网口。
· 供电：支持 DC9V-24V 或 AC85V-265V 宽电压。
· 接入容量：可接入 ≥200路 局放传感器 和 ≥200路 无线测温传感器。
· 通讯协议：Modbus RTU (RS485)。
2. 局放特高频/超声波/地电压三合一智能传感器
· UHF特高频检测：频段 300~3000MHz，动态范围 -80~-5dBm。
· TEV暂态地电压检测：频段 3~100MHz，动态范围 0~60dBmV。
· 超声波检测：中心频率 40±1kHz，动态范围 -10~70dBuV。
· 供电与通讯：支持有线版（DC5V供电 / Modbus通讯）或无线版（内置锂电池 / LoRaWAN通讯）。电池续航 ≥3年（1小时采样一次）。
· 防护与尺寸：防护等级 IP30，尺寸 13513532mm。
3. 无线测温传感器（有源与无源两个版本）
· 有源无线传感器：绑带安装，电池寿命 8年。测量范围 -40~155℃，精度 ±1℃。
· 无源无线传感器（感应取电）：启动电流 ≥5A，无需更换电池。测量精度 ±0.5℃，防护等级达 IP68。
· 通讯距离：433MHz/LoRa，空旷环境下传输距离 ≤200米。
