数显无线压力传感器（LORA款）

产品概述

感谢您选用本款无线LoRa数显压力传感器。本产品是在传统数显压力传感器基础上，集成LoRa无线通信模块，实现压力数据远程无线传输的智能化仪表。产品采用高精度压阻式传感器芯体，经微处理器运算处理，实现现场压力实时显示的同时，通过LoRa无线网络将数据远传至网关或云平台。

产品广泛适用于水电、自来水、石油、化工、机械、液压、气动、智慧城市、管网监测等需要远程压力监测的行业和场景。

产品参数

产品特点

• LCD显示，现场实时查看压力数值

• LoRa无线传输，无需布线，传输距离远（城镇1-3km，视距可达15km）

• 超低功耗设计，内置大容量锂电池，适用于无供电场景

• 一体式数显设计，现场查看与远程监控兼备

• IP65/IP67防护等级，适应户外及工业现场

• 按键式参数设置，操作简便

• 支持标准LoRaWAN协议，可接入主流物联网平台

LoRa无线传输说明

.1 工作原理

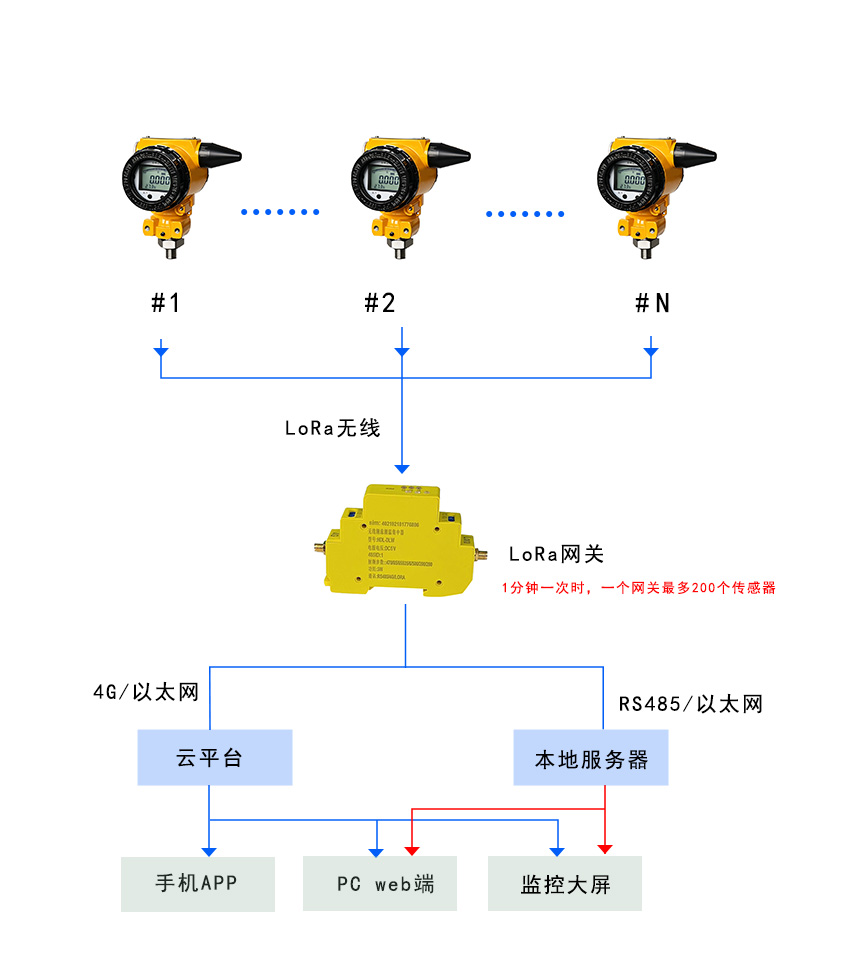

传感器通过LoRa无线技术将压力数据发送至LoRa网关，网关将数据通过4G/以太网转发至云平台，用户通过PC或手机APP远程查看。传感器与网关之间采用星型网络拓扑，一个网关可接入数百个传感器节点。

4.2 数据传输模式

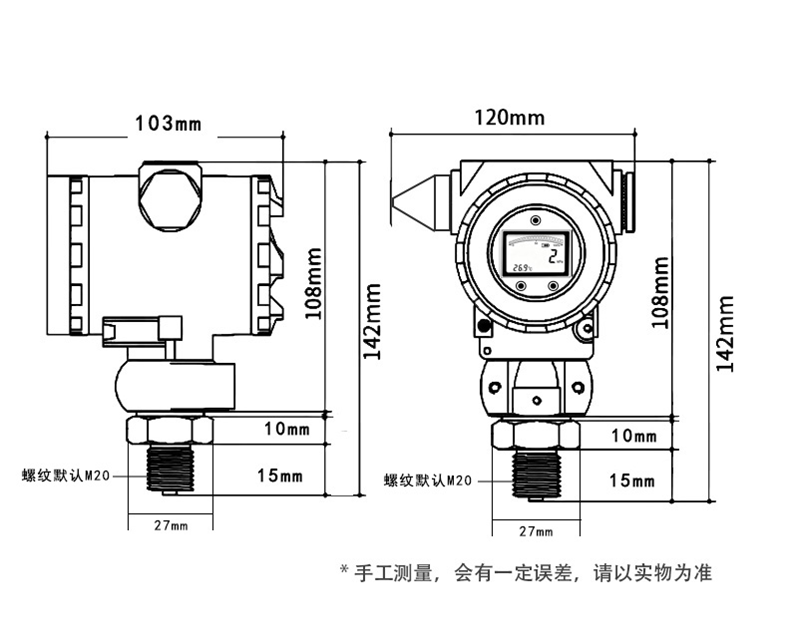

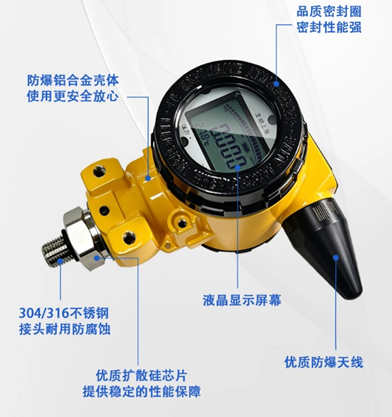

产品结构与显示界面

1.    压力接口：位于传感器底部，连接被测管路

2.    LCD显示屏：实时显示当前压力值及参数

3.    操作按键：参数设置与功能切换

4.    天线接口：外置天线（或内置天线）

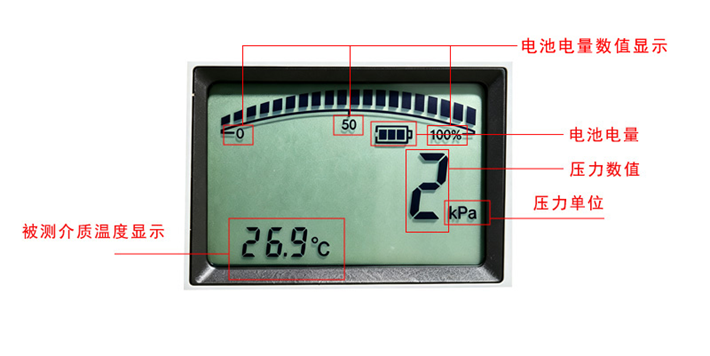

5.2 显示界面

·         主显示区：显示当前实时压力值或参数代码

·         单位显示：显示当前压力单位

·         温度显示：显示被测介质温度

安装说明

6.1 机械安装

1.    压力接口安装：使用扳手对准六角扳手位旋紧，切勿拧动壳体，以免损坏内部元件。

2.    螺纹密封：安装前在螺纹处缠绕聚四氟乙烯生料带或涂抹密封胶。注意不要堵塞传感器引压孔。

3.    天线安装：外置天线应垂直向上安装，远离大型金属物体，确保信号畅通。

6.2 入网配置

传感器首次使用需进行入网配置：

1.注册设备：在网关（集中器）或云平台添加传感器ID。出厂默认集中器已经注册配置。（集中器注册教程详见集中器说明书）

2.确认入网：查看网关（集中器）是否收到传感器数据。

七、操作与设置

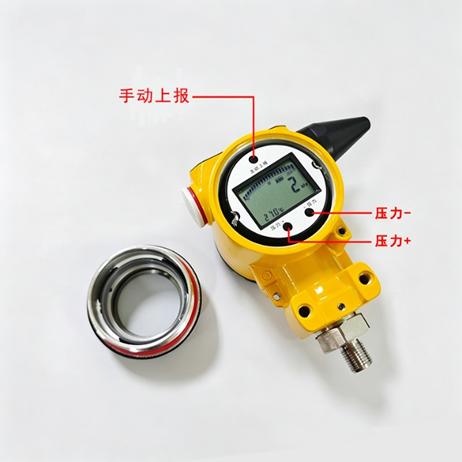

7.1 按键功能说明

使用与维护注意事项

8.1 使用须知

1.    禁止超压：被测压力不得超过标称最大过载压力。

2.    介质兼容性：确认介质与不锈钢材料兼容，特殊介质选用定制型号。

3.    天线要求：天线安装位置应避开金属遮挡，确保信号传输稳定。

4.    避免冲击：传感器敏感元件为精密部件，禁止敲击或摔落。

5.    温度环境：应在规定工作温度范围内使用。

8.2 电池管理

·         内置锂电池为一次性电池，不可充电。

·         传感器具备电池电量监测功能，低电量时主动上报。

·         电池耗尽后请联系厂家更换，请勿自行拆卸。

8.3 常见故障排查

九、运输与储存

1.    运输：原包装内运输，避免剧烈碰撞和雨淋。

2.    储存：存放于干燥、通风、无腐蚀性气体的室内，环境温度-20℃~+70℃，相对湿度小于80%。

保修说明

1.    产品自出厂日期起保修一年。

2.    超限使用、介质腐蚀、人为损坏、自行拆卸等非质量问题不在保修范围内。

订货须知

订货时请明确：

1.    量程范围

2.    精度等级

3.    安装螺纹接口

4.    测量介质及工作温度

5.    无线通信频段（470MHz / 868MHz / 915MHz）

6.    供电方式（电池 / 外部DC 24V）

本说明书内容如有修改，恕不另行通知。
